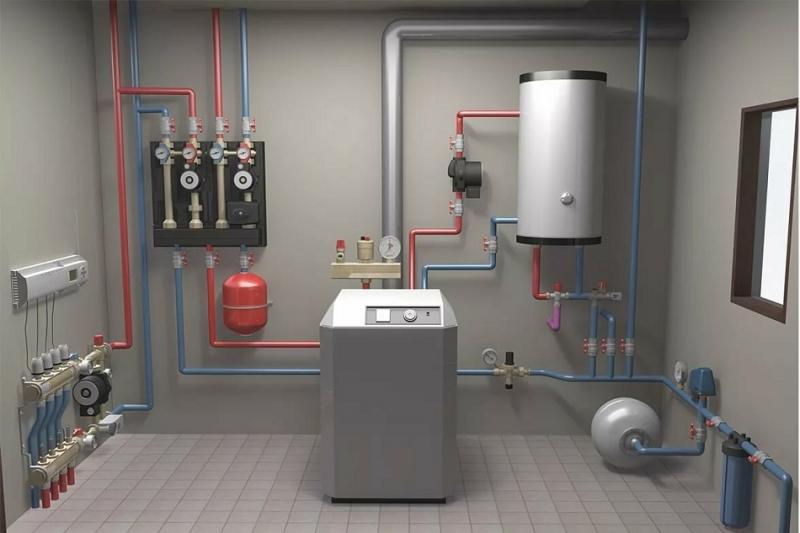

Чтобы не пришлось постоянно контролировать систему отопления (не упала ли температура, нет ли обрыва в трубопроводе, в норме ли давление и так далее) специалисты рекомендуют устанавливать в котельной специальное устройство - группу безопасности. Эта система будет за Вас следить за всеми процессами в системе отопления и предотвращать неполадки.
Самые распространенные проблемы в работе котельной системы закрытого типа - повышенное давление и чрезмерное заполнение трубопровода теплоносителем. При подобных поломках в первую очередь выходит из строя теплообменник котла.
Что же происходит в момент повышения давления в системе?
С увеличением показателя давления происходит сбрасывание излишков разогретого теплоносителя. Происходит перегрев водонагревательного котла, что, в свою очередь, приводит к возрастанию давления в магистрали. То есть повышенное давление приводит к разрыву магистрали или к выводу из строя элементов котла.
Подобных сбоев можно избежать, вмонтировав в систему отопления блок безопасности, который не допустит увеличения давления теплового носителя в котле, трубопроводе или радиаторах.
Устройство блока безопасности
В стальной оцинкованный корпус с резьбовыми разъемами вмонтированы автоматический воздухоотводчик, предохранительный клапан и манометр. Оцинкованный корпус прибора может быть с теплоизоляцией или без нее.
Устройство и принцип работы автоматического воздухоотводчика
Чаше всего воздушный клапан изготавливают из латуни. Рассмотрим некоторые причины возникновения пузырьков воздуха в отопительной системе:
- заполнение отопительной магистрали жидкостью первоначально во время монтажа;
- монтаж резиновых уплотнителей плохого качества или их износ;
- засор внутри трубопровода коррозийным налетом;
- подпитка водой;
Кислород, содержащийся в воде, после нагрева начинает расширяться, что приводит к образованию воздушных пробок. Убрать излишки воздуха поможет воздухоотводчик, который довольно прост в эксплуатации, так как не нуждается в дополнительной регулировке.
Принцип действия прибора имеет свою особенность. Он состоит из двух основных элементов: канала и клапана. Если в системе отопления нет повышенного давления, то поплавок устройства находится в поднятом положении, а клапан установлен в положении «закрыто». Но, как только начинает образовываться в трубопроводе воздушная пробка, поплавок опускается, клапан открывается и выпускает лишний воздух из системы. После освобождения отопительной системы от воздуха поплавок возвращается в первоначальное положение и клапан закрывается.
Предназначение манометра в системе отопления
Задача манометра состоит в точном измерении давления отопительной системы, проверки и корректировки допустимых показателей.
Давление манометр измеряет в барах или атмосферах. Для автономной котельной достаточно будет показаний манометра в 1,5 атмосфер.
Устройство предохранительного клапана
Самую важную роль в отопительной системе играет предохранительный клапан, который предназначен для котла. В случае возникновения перепадов давления в котле, предохранительный клапан устранит неполадку.
Чаще всего перепады давления возникают в системах парового отопления.
Но есть и ряд других причин, когда потребуется помощь предохранительного клапана:
- бой в работе автоматики приводит к повышению количества теплоносителя в системе;
- стремительное повышение показателей температуры в контуре.
Также это устройство способно регулировать поток теплоносителя в контуре.
Предохранительный клапан представляет собой штампованную литую конструкцию, оснащенную двумя пружинами (мембранной и стальной). Для нормализации отопления в момент срабатывания предохранителя требуется достаточно устранить около 100 грамм разогретой жидкости.
За счет гибкости предохранителя устанавливается необходимый коэффициент давления, который воздействует на мембрану. В итоге, мембранная перегородка перекрывает проход наружу. В зависимости от степени сжатия пружины в предохранительном затворе происходит защита всей системы отопления от перепадов давления.
Но следует не забывать о том, что прибор требует ежегодной регулировки перед отопительным сезоном. И настраивать его нужно таким образом, чтобы максимально возможный показатель давления был больше рабочего на 15%.
Также рекомендуется периодически открывать прибор для устранения возможных отложений, которые могут возникнуть в нерабочем положении клапана.
Схема работы группы безопасности
Схема работы блока безопасности довольно проста, в ней каждый из модулей отвечает за поддержание норм определенных показателей:
- при помощи манометра можно контролировать показания давления в том момент, когда магистраль только заполняется теплоносителем, но также и во время работы котла;
- защитный клапан оберегает котел от критических перепадов давления;
- воздухоотводчик избавляет систему отопления от переизбытка в ней воздуха как в момент наполнения трубопровода теплоносителем, так и в процессе работы системы.
Все элементы блока безопасности соединены в едином корпусе коллектора.
Встречается вариант системы отопления с применением в ней расширительного бака открытого типа. Тогда применять группу безопасности нет смысла, так как избыток воздуха покидает систему через емкость бака, и давление в трубопроводе равно атмосферному.
При выборе подходящего блока безопасности необходимо обратить внимание на следующие критерии, отмеченные в сопроводительных документах к устройству:
- мощность котла, на которую рассчитан агрегат (кВт);
- максимально возможный температурный режим теплоносителя (°C);
- номинальное давление (бар, атм);
- совместимость с теплоносителем (вода, пар или антифриз);
- диаметр соединительной резьбы (при несовпадении можно применить переходник нужного диаметра).
Очень важно правильно подобрать мощность группы безопасности. От этого зависит надежность работы котла и всей системы отопления.
Как собрать блок безопасности самостоятельно
Перед началом процесса сборки необходимо подготовить следующие детали и инструменты:
- воздухоотводчик;
- манометр;
- предохранительный клапан;
- гаечный ключ;
- газовые ключи;
- штуцер;
- крестовина;
- угольник с наружной резьбой;
- угольник с внутренней резьбой;
- переходники;
- герметик;
- сантехнический лен.
Начинается сборка с того, что угольники ввинчиваются в крестовину. Для плотного и герметичного соединения применяют льняные прядки, которые накручивают на резьбу по ходу часовой стрелки, при этом нужно следить, чтобы распределение уплотнителя по поверхности было одинаковым. После наматывания льняные нити сверху покрывают герметиком. Далее вкручивают угольники в крестовину перпендикулярно один другому. И делают это при помощи гаечного ключа.
После этого можно переходить к установке воздухоотводчика, манометра и предохранительного клапана. Если у деталей разные диаметры, то это легко исправить при помощи соответствующих переходников.
В конце сборки, когда все элементы будут установлены, необходимо проверить устройство под давлением. При этом блок не должен подтекать, а все детали должны функционировать в рабочем режиме.
Как подключить блок безопасности к отопительной системе
Для начала нужно определить место расположения блока безопасности, основываясь на следующих требованиях:
- Это должен быть горизонтальный участок трубопровода, расположенный рядом с котлом отопления.
- Линия должна быть подающий от котла.
- Если в модели котла предусмотрен специальный разъем для установки блока безопасности, то расположить его нужно на самом котле.
- Расстояние от отопительного прибора до группы безопасности не должно превышать 1,5 метра.
- Если необходимо защитный блок вмонтировать в трубу, идущую вертикально вверх, например на второй этаж, то потребуется сделать небольшое горизонтальное ответвление, на котором и будет установлен блок безопасности. Ответвление возможно осуществить при помощи уголка. Следует обратить внимание на то, что «головы» приборов на защитном блоке должны смотреть вверх.
- Если котел имеет большую мощность, то рекомендуется установить две группы безопасности.
- Запорную арматуру не монтируют между котлом и группой безопасности. Поэтому следует выбирать для монтажа блока безопасности участок до первого запорного крана на линии.
Перед началом работы нужно проверить работу предохранительного клапана. Осуществить это можно, открыв колпачок клапана в направлении, указанном стрелкой на приборе.
После монтажа предохранительного клапана, необходимо проверить работу воздухоотводчика и манометра. Для проверки работоспособности воздухоотводчика нужно открыть верхний колпачок устройства и спустить воздух. После этого крышка вернется в первоначальное положение, но устройство при этом должно остаться приоткрытым.
