Для чего нужен коллектор отопления

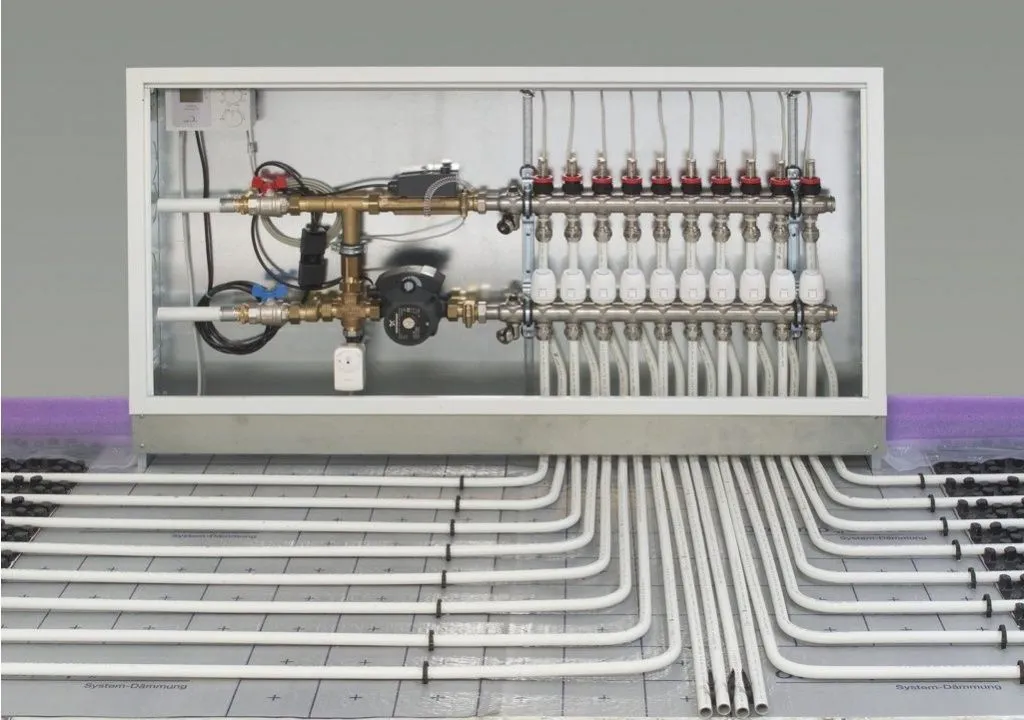

Вместе они образуют коллекторную группу. От каждой гребенки отходит по несколько выводов, которые ведут к отопительным приборам. А каждый вывод, в свою очередь оборудован выпускными вентилями, а также регулировочным или отсекающим клапаном, которые дают возможность регулировать давление внутри каждого контура и перекрывать поток теплоносителя в случае поломки.

Для контроля всех отопительных процессов и увеличения производительности системы отопления к гребенке присоединяют следующие приборы:

Разогретая в котле жидкость попадает в подающую гребенку. Так как внутри промежуточного сборного узла устройство имеет увеличенный внутренний диаметр, то в этом месте скорость движения жидкости замедляется и, благодаря чему, равномерно распределяется по всем отводам. И уже по соединительным патрубкам, сечение которых меньше диаметра трубы коллекторного узла, теплоноситель попадает в отдельно проложенные контуры и направляется к сеткам теплого пола или радиаторам. При этом температура жидкости, поступающей к любому из конечных элементов системы отопления, одинаковая в каждом контуре.

Пройдя батарею и отдав ей полученное при нагреве тепло, жидкость попадает в другую трубу и движется в противоположном направлении к распределительному блоку. Там она поступает на обратную гребенку, которая направляет ее к котлу отопления.

В настоящее время можно выделить три типа коллекторов в системе отопления:

Коллекторы, распределяющие тепло к батареям в каждой комнате, являются самыми востребованными, так как радиаторы имеются в каждом доме при любом типе отопления.

Следует отметить, что коллекторы при радиаторном отоплении можно подключать несколькими способами, в зависимости от архитектурных и интерьерных особенностей помещения:

Наибольшей популярностью пользуется нижний способ подключения, так как контуры, скрытые под поверхностью плинтуса или пола, не так сильно заметны. Да и расчеты показывают, что нижнее подключение более эффективное.

Коллектор для радиаторов должен быть расположен на каждом этаже и установлен в центре, чтобы ко всем приборам подводились ветки равной длины. Если нет возможности добиться равной длины веток, то каждый отвод снабжается собственным циркуляционным насосом.

Все ветки, подключенные к распределительному узлу, представляют собой самостоятельный контур с собственной запорной арматурой. Подобные системы всегда работают совместно с циркуляционным насосом, установленным в промежуточном коллекторном узле на входе в трубу обратного направления. Число патрубков на распределительном узле равносильно количеству помещений, к которым идут потоки от гребенки.

Исходя из длины контуров определятся количество коллекторных групп. За основу расчетов берут соотношение, при котором на одну коллекторную группу отводится 120 метров трубопровода.

При обустройств мощных разветвленных систем отопления в помещениях с большой площадью применяют распределительные коллекторы с гидравлическим распределителем (или другими словами, гидрострелкой). В этом случае при монтаже связующего звена с одной стороны подключают контур отопительного котла, а с другой - радиаторное отопление или теплые полы.

Установка гидравлической стрелки позволяет решить несколько важных задач:

Наибольшей эффективности работы системы со встроенной гидравлической стрелкой можно добиться при подключении к каждому контуру собственного циркуляционного насоса.

Устройства с солнечными установками имеет смысл устанавливать в автономных регионах, не подключенных к газоснабжению и имеющих достаточно высокий уровень солнечного излучения.

Конструкции солнечных установок представляют собой некие теплицы, накапливающие солнечную энергию. Циркуляция в них теплоносителя осуществляется за счет конвекционных потоков, гонимых при помощи вентиляторов.

Распределитель, который поглощает солнечные лучи, представляет собой небольшой плоский ящик. Снаружи он покрыт черной адсорбирующей пластиной, которая и аккумулирует тепло. И уже от пластин накопленное тепло передается теплоносителю.

Среди разнообразия солнечных установок можно встретить подвижные модели, которые «следят» за передвижением солнца, а значит его энергию поглощают максимально возможно.

Но, так как стоимость оборудования с солнечной установкой является весьма дорогостоящей, то применяют ее обычно в качестве дополнительной.

Для надежной работы коллектора и выполнения требований к правильному распределению тепла следует серьезно подойти к выбору модели гребенки. Ориентироваться при выборе следует на следующие параметры, указанные в паспорте изделия:

Рекомендуется устанавливать коллекторные системы в помещении, защищенном от избыточной влажности, например, в кладовой, коридоре, гардеробной или в специальном накладном или встраиваемом металлическом шкафу. Но, если нет возможности использовать отдельное помещение или установить шкаф, то коллектор устанавливают прямо на стену на небольшой высоте относительно пола.

Нет общепринятой инструкции по монтажу коллекторных систем, но можно выделить ряд основных требований:

Перед циркуляционным насосом на магистрали обратной подачи теплоносителя размещают расширительный бак, который уменьшает турбулентность потоков воды.

При монтаже гидрострелки бак монтируют перед основным насосом, обеспечивая при этом циркуляцию на малом контуре.

Циркуляционный насос можно монтировать в любом месте. Но специалисты рекомендуют устанавливать насос на обратном потоке.

Важно при монтаже расположить вал строго горизонтально. Иначе первый же пузырь скопившегося воздуха лишит агрегат смазки и охлаждения.
