В последнее время панорамное остекление набирает большую популярность. Но для обогрева помещения с такими окнами не подойдут стандартные радиаторы отопления. Для этой цели специалисты разработали приборы скрытой установки в пол - вутрипольные водяные конвекторы отопления. Благодаря своей компактности и эстетическому внешнему виду данные приборы идеально вписываются в интерьер с панорамными окнами.
И прежде, чем приобрести это инновационное оборудование, для начала лучше разобраться в его особенностях.
Внутрипольные конвекторы - это универсальные устройства для обогрева помещений различного предназначения. И при этом еще являются элементами декора. Они способны нагреть помещение до желаемой температуры за очень короткий промежуток времени.

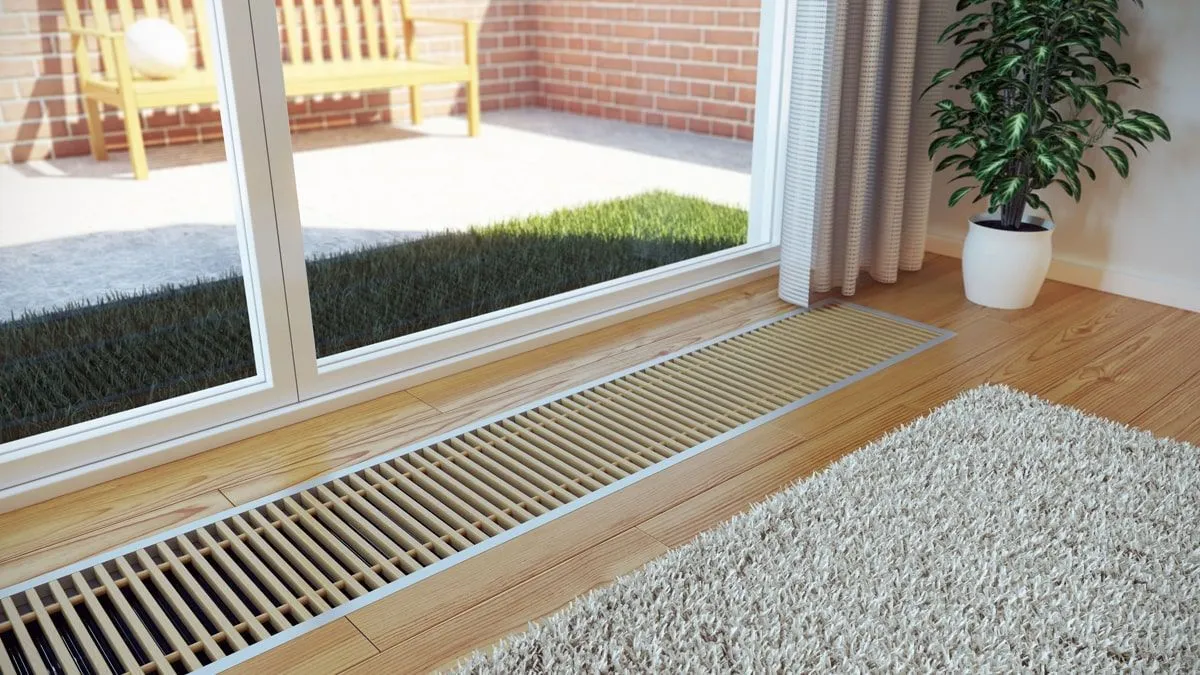

![Панорамные окна и встроенный конвектор отопления Панорамные окна и встроенный конвектор отопления](/upload/medialibrary/2a3/2a33ad1a66e397ebf972d15217e67b71.jpg)
В каких случаях применяют встроенную в пол систему отопления
- В помещениях с большими оконными проемами, чтобы исключить возможность образования сквозняка в помещении.
- В помещениях с повышенным уровнем влажности независимо от их назначения. В этом случает конвектор служит своеобразной завесой, которая не допускает запотевание окон.
- В малогабаритных комнатах с нехваткой свободного пространства.
Что же из себя представляет внутрипольный конвектор?
Прибор состоит из металлического корпуса-короба, в середине расположен нагревательный элемент, который дополнительно оснащен конвекторными ребрами для повышения теплоотдачи. Сверху короб накрывают декоративной решеткой, чтобы придать устройству эстетический вид и скрыть все его детали. Решетка расположена на уровне пола, поэтому отопительный прибор сильно не бросается в глаза.
Для увеличения тепловой мощности некоторые модели конвекторов оснащают дополнительным элементом: вентилятором. Этот элемент позволяет увеличить скорость передвижения и нагрева воздуха примерно на 75-90%. Для снижения шума, который создает вентилятор во время своей работы, используют специальные вставки из пористой резины. В случает необходимости, когда не требуется сильный и быстрый нагрев помещения, вентилятор можно отключить. И тогда обогрев помещения будет происходить благодаря естественной конвекции.
К тому же следует учесть при покупке внутрипольного конвектора тот факт, что придется перед установкой подготовить в полу специальную нишу, в которую будет помещен прибор отопления.
Так как внутрипольные конвекторы закрыты с 3-х сторон, то большая часть тепловой энергии будет отдаваться наверх. А для снижения потерь тепла в бока и низ пола применяют специальный изоляционный материал.
![Корпус внутрипольного конвектора Корпус внутрипольного конвектора](/upload/medialibrary/909/90905da1eef080dfeb2a4306deca124e.jpg)
Требования, предъявляемые к корпусу конвектора
- Внешний вид металлического корпуса прибора не играет важной роли, так как он спрятан в полу. А вот качеству этого элемента следует уделить внимание, так как от этого зависит надежность и долговечность прибора.
- Для установки во влажных помещениях рекомендуется устанавливать конвектор с корпусом из нержавеющего материала, который обладает влагоустойчивостью.
- В сухих помещениях подойдет прибор с корпусом из оцинкованной или черной стали, покрытой антикоррозийной краской (для устойчивости к внешним воздействиям).
- Дополнительно металлический корпус конвектора покрывают специальным порошковым составом, который защищает металл от внешних воздействий и образования ржавчины.
Виды решеток для внутрипольного конвектора
При выборе отопительного устройства следует обратить внимание и на решетку, ведь это единственная видимая часть прибора, так как расположена над полом и носит декоративный характер.
Материалы, из которых изготавливают решетки:
- дерево (ясень, бук, мербау и другие);
- натуральный мрамор;
- оцинкованная, нержавеющая или обычная сталь;
- анодированный алюминий.
![Конвектор с деревянной решеткой Конвектор с деревянной решеткой](/upload/medialibrary/0a8/0a89e8b451e4081672e0f21431778b21.jpg)
По конструкции решетки можно разделит на два типа:
- линейные (их необходимо полностью поднимать);
- рулонные (более дорогие и удобные в эксплуатации, так как их можно скатывать).
![Конвектор с рулонной решеткой Конвектор с рулонной решеткой](/upload/medialibrary/af8/af8484cc596d34bb3d6b483febb71071.jpeg)
Планки в линейных решетках расположены поперек или вдоль обогревательного элемента. А в рулонных - только поперек. Конструкция и материал решетки очень важны при выборе, если на нее будут наступать ногами. В случае повышенной нагрузки на решетку следует обратить внимание, чтобы обогревательный прибор не содержал пластиковых деталей, которые некоторые производители применяют в местах соединения рамы и ламелей.
Так же лучше выбирать решетку, имеющую одинаковую конструкцию с обеих сторон. Если она сотрется, то ее можно будет перевернуть для дальнейшего использования.
![Конвектор с линейной решеткой Конвектор с линейной решеткой](/upload/medialibrary/123/123224e4aeef6f2df8701dc2acf93cc9.jpg)
Особенности теплообменника во внутрипольном конвекторе
Нагревательный элемент водяного прибора отопления, встроенного в пол, представляет собой полую трубку с напрессованными или наваренными пластинами. Тепло переносится при помощи теплоносителя с антифризом или водой.
Внутрипольные водяные конвекторы подключают к общей системе водяного отопления. И важную роль в устройстве играет теплообменник.
Производители предлагаю дорогостоящие и бюджетные модели в зависимости от материала теплообменника:
- в бюджетной модели теплообменник изготовлен из нержавеющей стали, а в эконом-варианте - из оцинкованной стали;
- в дорогостоящих моделях используют теплообменники из меди или медно-алюминиевые, которые оснащены трубой из меди и ребрами из алюминия.
Модели с медно-алюминиевым теплообменником, помимо повышенной мощности работы прибора, имеют ряд недостатков:
- медь не совместима с некоторыми металлами, из которых изготавливают теплоноситель и устройства заземления;
- при подключении модели с медным теплообменником могут возникнуть проблемы в эксплуатации прибора.
Но подобные устройства отлично подойдут для системы индивидуального отопления, где используется разводка медными, полимерными или металлополимерными трубами. Будет еще лучше, если теплообменник котла также изготовлен из меди. Арматуру и фитинги рекомендуется использовать с хромированным и никелированным покрытием, латунные или бронзовые.
![Конструкция внутрипольного водяного конвектора Конструкция внутрипольного водяного конвектора](/upload/medialibrary/1e4/1e46a73dec6f9027502ddca13da041e5.png)
Дополнительные функции водяных внутрипольных конвекторов
Некоторые производители предлагают модели встроенные в пол конвекторы со специальными фильтрами, которые перед нагревом очищают воздух, попавший в конвектор.
Для облегчения ухода за внутренней частью корпуса в отдельных моделях конвекторов теплообменник установлен на гибких шлангах, чтобы его можно было легко вынуть для очистки.
Если необходимо обогреть помещение с повышенной влажностью, то для этого подойдут специальные конвектора, оснащенные дренажным стоком для отвода конденсата.
Также можно заказать конвектор нестандартного размера или формы.
![Внутрипольный конвектор закругленной формы Внутрипольный конвектор закругленной формы](/upload/medialibrary/e3e/e3e4e2df87e3f9e1c813813006a59a30.jpg)
Основные характеристики отопительного прибора
Помимо размера изделия, материала корпуса и труб, наличия вентилятора и вида решетки следует при выборе внутрипольного конвектора обратить внимание на следующие характеристики:
- тип обогревательной системы (однотрубная или двухтрубная);
- давление отопительной системы (для отопления частного одно-, двух- или трехэтажного дома подойдет любая модель, так как давление в общей системе отопления обычно не больше 3 Бар);
- опрессовочное и рабочее давление (в многоэтажных домах);
- теплоноситель (владельцу частного дома можно использовать любую модель теплоносителя, так как он сам контролирует систему обогрева).
Особенности монтажа встроенного оборудования
Внутрипольные конвектора можно устанавливать двумя способами: развернуть прибор к помещению или к стеклу.
Если конвектор будет развернут к стеклу, то поступающий из оконного проема холодный воздух будет отсекаться, тем самым предотвращая появление конденсата на стекле. Но при этом температура в помещении будет довольно медленно нагреваться, ведь большая часть тепла пойдет на обогрев стекла.
Но развернув при монтаже обогревающее устройство в сторону помещения, мы получим быстрый нагрев, но при этом на стекле может образоваться нежелательный конденсат. К тому же в помещении будут образовываться различные тепловые зоны, что приведет к дискомфорту.
![Распределение холодных и теплых поток воздуха Распределение холодных и теплых поток воздуха](/upload/medialibrary/d25/d25b284cc1a0cc4f262e2349f9f55765.png)
Плюсы и минусы встроенных в пол водяных конвекторов
Основным минусом внутрипольной модели можно отнести высокую стоимость. Это обусловлено тем, что монтаж данных приборов трудоемок, так как для монтажа требуется организовать нишу в полу. А для этого иногда приходится поднимать пол в помещении, что не всегда возможно сделать.
А достоинством можно назвать экономию пространства, так как прибор скрыт в полу и не занимает в помещении места. К тому же не загораживает пространство перед панорамными окнами.
